加工技術

FORMING

|

|

その他の加工技術

その他の加工技術

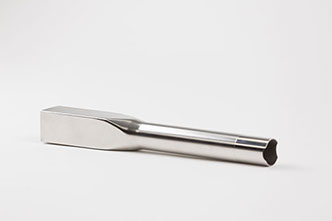

異形加工

異形加工とは、パイプの一部を使用目的に応じて、各種の異なった断面形状に成形することである。

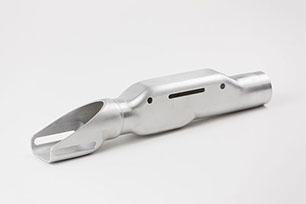

自動車用ステアリングコラムケース

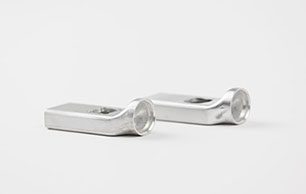

自動車用エアコン部品

製紙設備部品

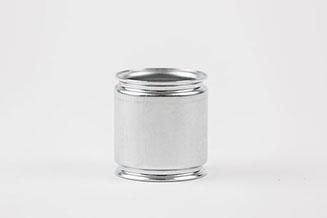

ビーディング加工

パイプの円周上に、ひも状の隆起または、くぼみ(または溝)をつける加工をいう。

エンジン用配管

自動車用ステアリングシャフト

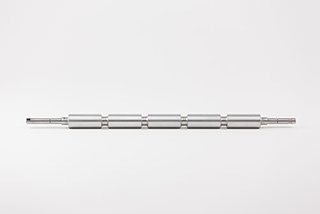

印刷機用ローラー

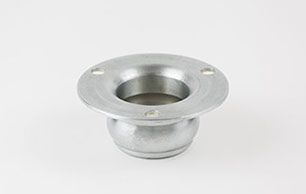

フランジ加工

フランジ加工には,フランジを外側あるいは内側に出す加工法がある。加工法としては、プレスによる方法、へら絞りによる方法(スピニング加工)、回転成形による方法、バルジによる方法がある。

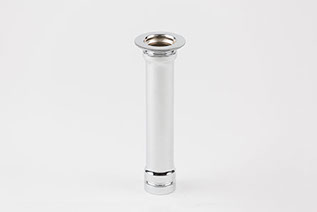

フォークリフト用シート部品

トランスミッション部品

カーリング加工

カーリング加工は,素管の切り放し面をなくし、また端部の補強などに使用する工法である。カールは、パイプの内側または外側に行い、ロールを使用する方法、プレスを使用する方法、シーミングマシンを使用する方法がある。

自動車用エンジン部品

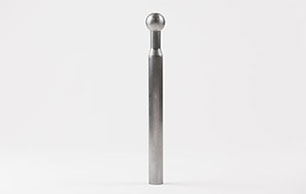

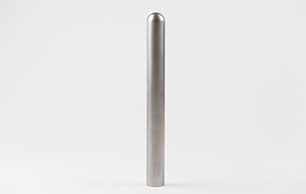

クロージング加工

管端部を密閉状に成形する加工で、ロールによる方法(スピニング加工)、エアーハンマ法、スウェージングマシン法、ウェスチン加工法、および 一般プレスを使用する方法などがある。

蓄電池部品

トラック用ミラースティ

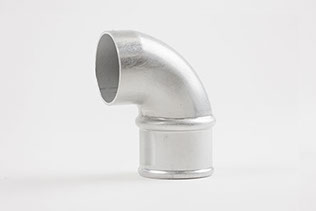

曲げ加工

パイプの曲げ加工方式は、プレス曲げ、圧縮曲げ、引張曲げ、引き曲げ、ロール曲げ、押し通し曲げ、

その他(バルジ曲げを含む)がある。

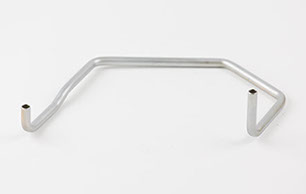

オイル配管

高圧用配管

冷却用配管

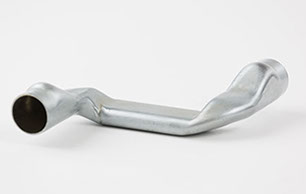

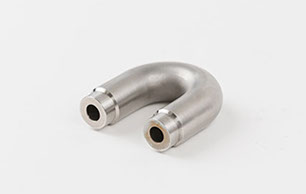

極小R曲げ排気管

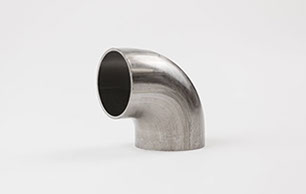

極小R曲げ吸気管

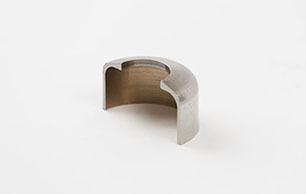

底付け加工

この加工法には、パイプの中間あるいは、その底部に溝加工したフランジを置き、パイプを外周から絞り取り付ける方法、フランジの一部を塑性変形させて取り付ける方法、およびシェービング接合法、その他がある。

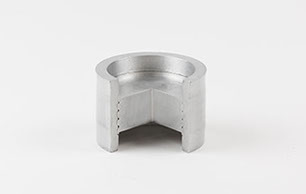

設備圧力容器部品

ギアー成形

ラックを成形する平坦部を、ラック形状の金型で保持し、管内部から外周方向に圧力をかける事により

歯型の成形を行う加工方法である。

ねじ切り盤 刃物台用ラック

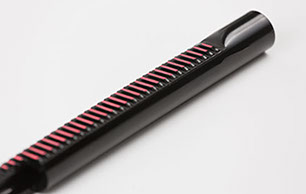

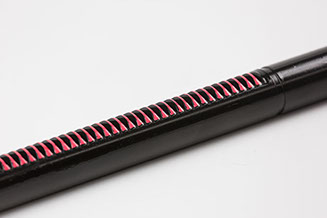

自動車用ステアリングラックバー

電鍛加工

パイプの一部を電気抵抗を利用して加熱しながら据え込み、これを型打ち成形する方法である。

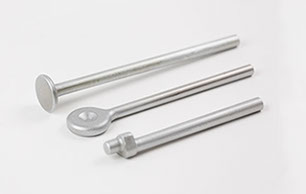

(上から)自動車用ピストンロッド
ミシン用シャフト

冷蔵庫用クランクシャフト
